Alev Geri Tepme Emniyet Valfleri

Alev Geri Tepme Emniyet Valfi Ne İşe Yarar?

Oksi-gaz kaynak, kesme ve tavlama sistemlerinde oksijen ile yanıcı gaz, ayrı hatlardan hamlaca ulaştırılır. Hatlar arasında oluşabilecek basınç farkı, gazın ters yönde ilerlemesine ve istenmeyen gaz karışımlarının hortum veya ekipman içinde oluşmasına neden olabilir. Alev geri tepme emniyet valfleri, ters gaz akışının ve geri tepen alevin hortum, basınç düşürücü ve gaz besleme tarafına ilerlemesini önlemeye yardımcı olur.

Piyasada alev geri tepme valfi veya geri tepme ventili olarak da adlandırılan bu emniyet elemanları, kullanılacak gaz ve montaj noktasına göre seçilir. Valfin içindeki çek valf gazın ters yönde akışını sınırlandırırken alev tutucu emniyet tertibatı, hamlaç yönünden geri ilerleyen alevi durdurmak için görev yapar. Bazı basınç düşürücü bağlantılı modellerde bulunan termik valf ise belirli bir sıcaklık aşıldığında gaz akışını otomatik olarak keser.

Ürün sayfasında EN ISO 5175-1 uygunluğu belirtilen modellerde kullanılan emniyet tertibatı modele göre değişebilir. Bu nedenle bütün alev emniyet valflerinin aynı iç yapıya ve aynı güvenlik fonksiyonlarına sahip olduğu düşünülmemelidir.

Doğru Alev Emniyet Valfi Nasıl Seçilir?

Seçimin ilk adımı kullanılan gazı belirlemektir. Oksijen yanıcı bir gaz değil, yanmayı destekleyen yakıcı bir gazdır ve oksijen hattında yalnızca bu kullanım için geliştirilmiş modeller tercih edilmelidir. Yanıcı gaz tarafında ise asetilen, propan, hidrojen veya doğal gazla uyumlu seçenekler bulunur. Oksijen ve yanıcı gaz valfleri birbirinin yerine kullanılmamalıdır.

Oksi-gaz sisteminde iki hat ayrı ayrı değerlendirilir. Oksijen hattında oksijene, yanıcı gaz hattında kullanılan yakıt gazına uygun ayrı emniyet valfi seçilmelidir. Tek bir valf iki hattı birlikte korumaz. Kategoride oksijen ve yanıcı gaz modelleri ayrı ürün seçenekleri olarak sunulduğundan sipariş öncesinde ürün kodu, gaz tanımı ve kullanım yeri incelenmelidir.

Yanıcı gaz uyumluluğu da tek başına yeterli değildir. Asetilen, propan, hidrojen ve doğal gaz için izin verilen çalışma basıncı ile ihtiyaç duyulan akış kapasitesi farklı olabilir. LPG veya propan kullanılan uygulamalarda seçilen valfin üretici tarafından ilgili gaz ve çalışma koşulları için uygun olduğu ürün bilgileri üzerinden teyit edilmelidir. Propan uyumluluğu, farklı içeriğe sahip bütün LPG uygulamalarında koşulsuz uyumluluk anlamına gelmez.

Aramalarda oksijen tüpü geri tepme ventili olarak ifade edilen ürünler doğrudan tüp vanasına takılan tek tip bir parça değildir. Modeline göre basınç düşürücü çıkışına, hamlaç arkasına veya hortum arasına bağlanabilir. Bu nedenle yalnızca arama adından hareket edilmemeli, ürünün belirtilen kullanım yeri esas alınmalıdır.

Hangi Yıldız Alev Emniyet Valfi Seçilmelidir?

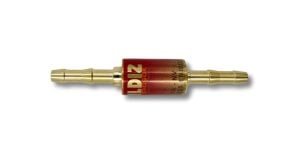

Hortum üzerinde kullanım için 1018 yanıcı gaz ve 1028 oksijen modelleri değerlendirilir. Bu ürünler, hamlaç arkasına doğrudan bağlantı yapılamayan veya emniyet tertibatının hortum hattında konumlandırılması gereken sistemlerde kullanılır.

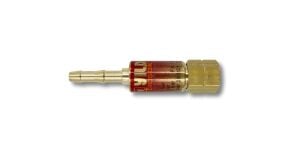

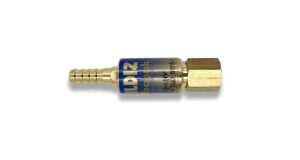

Hamlaç arkasında, piyasadaki ifadeyle şaloma bağlantısında kullanılacak model, ekipmanın bağlantı yapısına göre belirlenir. 1118 yanıcı gaz ve 1128 oksijen modelleri 2601, 4511, 4512 ve 4541 ile; 1218 yanıcı gaz ve 1228 oksijen modelleri ise 4542 ve 4543 Yıldız hamlaçlarıyla ilişkilendirilen seçeneklerdir. Bu eşleşmeler Yıldız ürün kodları içindir. İki seri farklı bağlantılara sahip olduğundan birbirinin yerine kullanılmamalıdır.

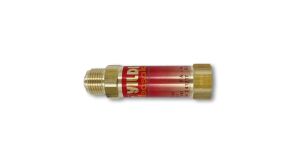

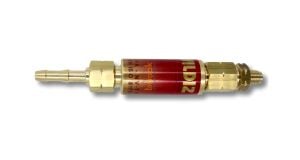

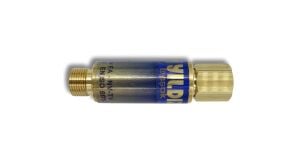

Basınç düşürücü çıkışında 1030 oksijen, 1130 yanıcı gaz ve 1231 propan modelleri değerlendirilir. G1/2 bağlantılı seçeneklerde de ürünün gazla ve sistemin çalışma değerleriyle uyumu doğrulanmalıdır. Kullanılacak basınç düşürücünün özellikleri ile valfin giriş ve çıkış bağlantıları birlikte ele alınmalıdır.

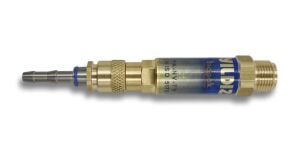

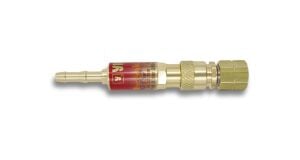

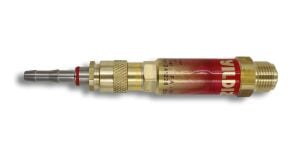

Q kodlu ürünler, modeline göre basınç düşürücü veya hamlaç arkası kullanımına yönelik hızlı bağlantılı seçeneklerdir. QT kodlu ürünler ise ilgili gaz hattı ve tersane tipi bağlantılar için sunulan hızlı bağlantılı varyantlardır. Aynı bağlantı sistemini kullanmaları, Q ve QT modellerinin birbirinin yerine geçebileceği anlamına gelmez. Ürün kodu, gaz cinsi ve kullanım yeri ürün sayfasından teyit edilmelidir.

Belirtilen hamlaç ve basınç düşürücü kodları Yıldız ürün eşleşmeleridir. Farklı marka ekipmanlarda bağlantının fiziksel olarak uyması tek başına yeterli değildir. Gaz türü, diş yönü, bağlantı ölçüsü, çalışma değerleri ve üretici onayı birlikte incelenmelidir. Uygun kesme hamlaçları ve diğer Yıldız gaz armatürleri sistem bütünlüğü gözetilerek seçilmelidir.

Kullanımdan Önce Hangi Kontroller Yapılmalıdır?

Montajdan önce valf gövdesindeki gaz cinsi, akış yönü, bağlantı ölçüsü ve çalışma değerleri doğrulanmalıdır. Oksijen bağlantılarına yağ veya gres uygulanmamalı; gaz kaçağı açık alevle değil, uygun kaçak kontrol yöntemiyle araştırılmalıdır. Birden fazla emniyet ekipmanının aynı hatta kullanılması toplam akış kapasitesini etkileyebileceğinden sistem için yeterli akış kapasitesinin sağlandığı doğrulanmalıdır.

Alev geri tepmesi yaşanan valf, hortum, hamlaç ve basınç düşürücü yeniden çalıştırılmadan önce yetkin kişi tarafından birlikte kontrol edilmelidir. Termik emniyet tertibatı devreye giren bir ürün, üretici talimatı veya yetkin kişi kontrolü olmadan yeniden kullanılmamalıdır.

Alev geri tepme emniyet valfi, doğru çalışma prosedürlerinin yerine geçen tek başına bir güvenlik çözümü değildir. Montaj ve kullanım işlemleri ürün talimatlarına uygun olarak, oksi-gaz ekipmanları konusunda eğitimli kişiler tarafından gerçekleştirilmelidir.
