Elektrik arızasında en pahalı hata, tek bir ölçü aletinden bütün cevapları beklemektir. Temassız cihaz gerilim ihtimalini tarar, iki kutuplu test cihazı gerilim durumunu doğrulamaya yardımcı olur, multimetre arızanın elektriksel izini sürer, pens ampermetre ise yük altındaki davranışı gösterir. Sahada doğru teşhis, bu cihazları görev sırasına koymakla başlar. Bosch seçeneklerini toplu olarak görmek için elektrik tesisatı test ve kontrol cihazları kategorisini inceleyebilirsiniz.

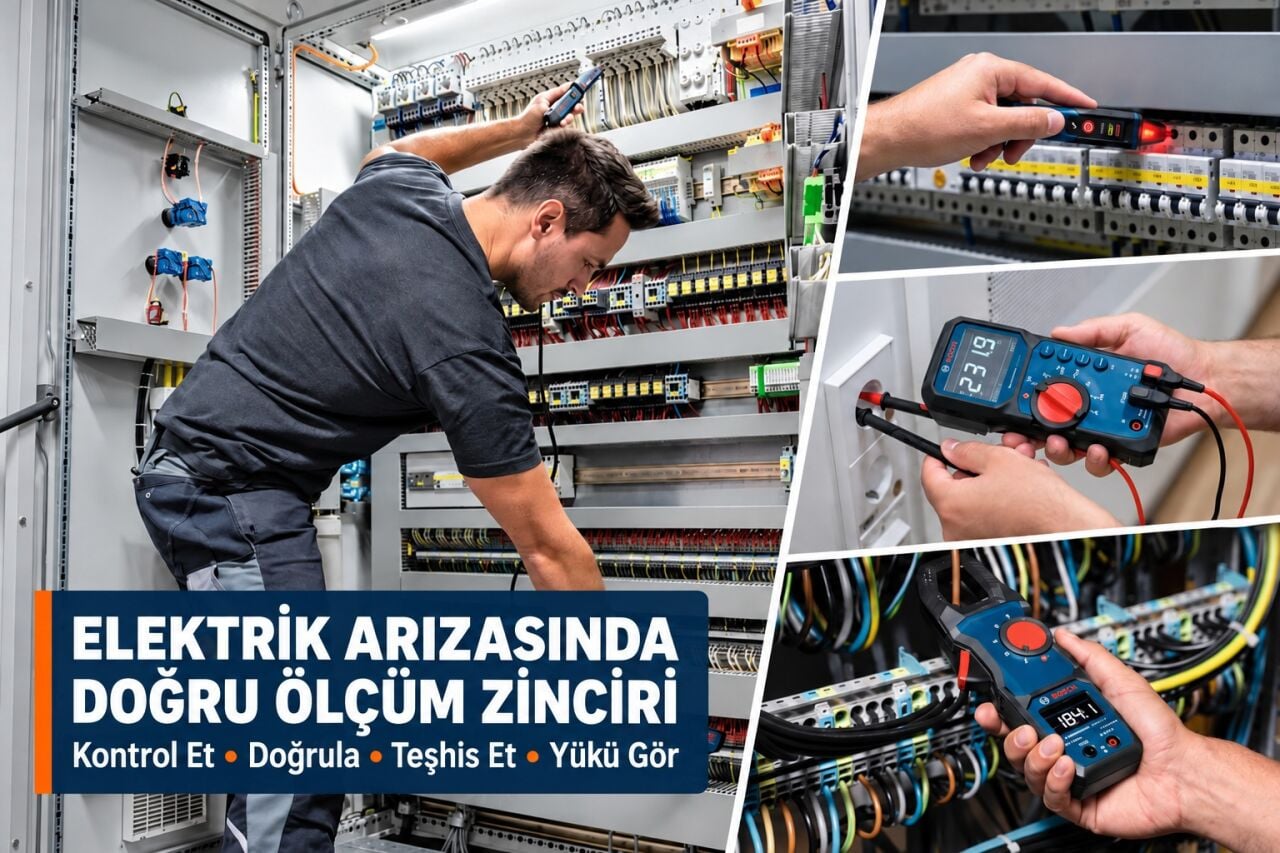

Elektrik Arızasında Tek Cihaz Neden Yeterli Olmaz?
Kontaktör çekmediğinde, priz hattında enerji görülmediğinde veya motor devreye girerken koruma elemanı açtığında önce doğru soru seçilir: Gerilim ihtimali var mı, gerilim gerçekten mevcut mu, elektriksel değerler normal mi, yük akımı beklenen aralıkta mı? Kontrol kalemi kesin değer vermez; multimetre her akım ölçümünün cevabı değildir; pens ampermetre de ayrıntılı devre teşhisinin yerini tutmaz.

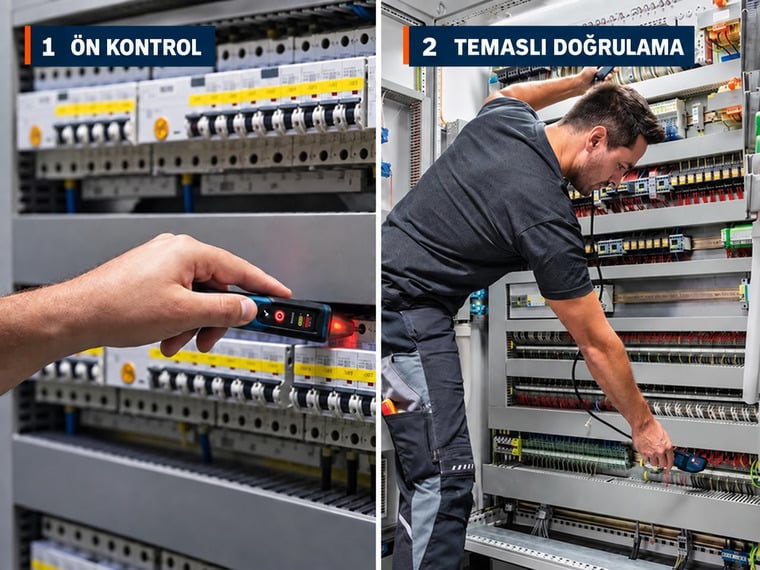

1. Kontrol Et: Temassız Gerilim Algılama Nerede İşe Yarar?
Temassız voltaj algılama, işe başlamadan önce hızlı bir çevre ve iletken taraması için kullanışlıdır. Kablo, priz, sigorta çıkışı veya pano içindeki bir bölgede elektrik alanı algılandığında kullanıcıyı ışıklı ya da sesli uyarıyla bilgilendirir. Özellikle çok sayıda hattın bulunduğu servis işlerinde ilk yönü bulmayı hızlandırır.
Bosch GVD 1000-17 temassız voltaj test cihazı, piyasada “Bosch kontrol kalemi” veya “faz kontrol kalemi” adıyla da aranan bir voltaj dedektörüdür ve hızlı ön kontrol görevini karşılar. 24–1000 V AC aralığı, IP67 gövdesi, CAT IV 1000 V ölçüm kategorisi ve otomatik kendi kendini test işlevi yoğun saha kullanımı için değerlidir. Ancak ekranlama, mesafe ve çevredeki elektrik alanları algılamayı etkileyebilir; ışığın yanmaması hattın kesinlikle gerilimsiz olduğunu göstermez.
Temassız kontrolü ayrı cihaz yerine ölçüm aletinin içinde isteyenler için Bosch EXPERT EXVT1000-17 voltaj test cihazında ve Bosch EXPERT EXMC600-17 pens ampermetrede dahili NCV işlevi bulunur. Bu birleşim takım çantasındaki cihaz sayısını azaltabilir; yine de NCV işlevinin rolü değişmez: ön tarama yapar, gerilimsizlik doğrulamasının yerine geçmez.
2. Doğrula: İki Kutuplu Voltaj Test Cihazının Görevi
Ön kontrolün ardından gerilim durumu temaslı ve amaca uygun cihazla doğrulanır. İki kutuplu voltaj veya gerilim test cihazı, iki nokta arasındaki potansiyel farkı kontrol ederek temassız algılamadan daha kesin bilgi sağlar.
Bosch GVT 1000-15, hızlı iki kutuplu kontrol isteyen kullanıcıya 1000 V AC/DC'ye kadar test, LED, ses ve titreşimli bildirim sunar. 125 cm kablosu büyük panolarda erişimi kolaylaştırır.
Bosch EXPERT EXVT1000-17 ise LCD ve LED gösterge, sesli ve titreşimli bildirim, NCV, frekans, direnç, süreklilik, diyot, polarite ve faz sırası kontrollerini birleştirir. Yalnızca hızlı gerilim doğrulaması için GVT 1000-15 daha yalın; farklı testleri tek cihazda toplamak isteyen bakım teknisyeni için EXVT1000-17 daha verimlidir. Ayrıntılı teşhis veya yük akımı gerektiğinde ölçüm zincirinin sonraki cihazlarına geçilir.

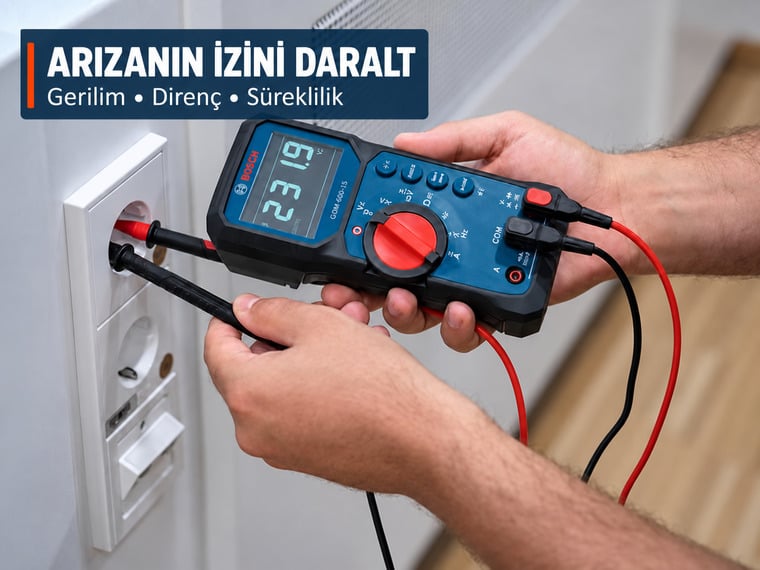

3. Teşhis Et: Multimetre Arızanın İzini Nasıl Daraltır?
Beslemenin varlığı doğrulandıktan sonra multimetre; gerilim, direnç, süreklilik ve modele göre frekans, kapasitans, diyot, mikroamper veya sıcaklık değerleriyle arızanın kaynağını daraltır.
Bosch GDM 600-15 dijital multimetre; True RMS ile gerilim, akım, direnç, süreklilik, frekans ve kapasitans kontrollerini birleştirir. Sıcaklık veya mikroamper gerekmeyen günlük tesisat ve bakım işleri için dengeli bir seçimdir.
HVAC ve kapsamlı servis işleri için Bosch EXPERT EXDM600-17 dijital multimetre; Type-K sıcaklık, mikroamper, LoZ, 60 MΩ'a kadar direnç ve diyot testiyle öne çıkar. Alev sensörü akımı, sıcaklık ve elektriksel değerleri aynı servis akışında değerlendiren kullanıcıya gerçek zaman kazandırır.
GDM 600-15 ve EXDM600-17 modellerinde doğrudan akım ölçüm girişi 10 A ile sınırlıdır. Bu sınırın üzerindeki yük akımlarında uygun pens ampermetre tercih edilmelidir. Doğrudan akım ölçümünde doğru giriş soketi, ölçüm kablosu, cihaz sigortası ve kullanım kılavuzundaki sınırlar birlikte dikkate alınmalıdır. Direnç, süreklilik, diyot ve kapasitans kontrolleri ise gerilim altındaki devrede yapılmamalıdır.

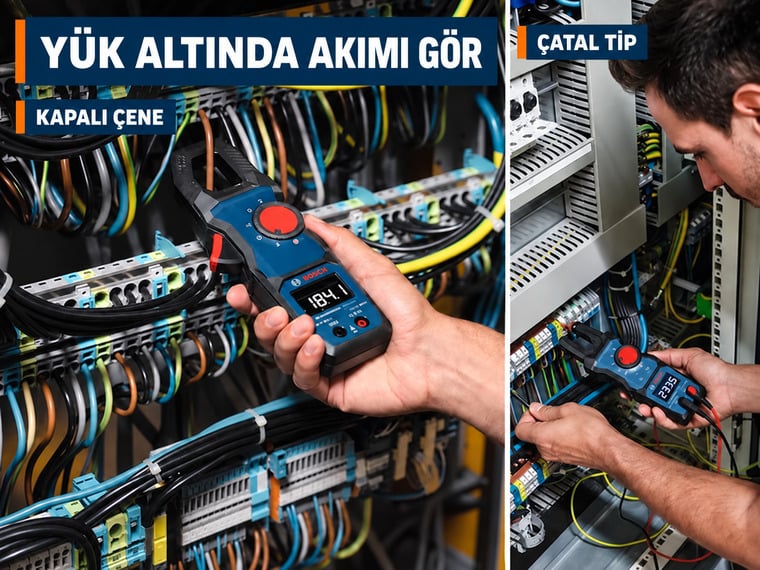

4. Yükü Gör: Pens Ampermetre Ne Zaman Devreye Girer?
Gerilim doğru görünse bile yük beklenen davranışı göstermeyebilir. Pens ampermetre, uygun tek iletken üzerinden devreyi açmadan akımı değerlendirir; faz ve nötrü birlikte kavramak genel yük akımını doğru göstermez. Faz farkları ve anormal tüketim arızayı daraltır. Kalkış akımı yalnızca inrush işlevli modellerle ölçülür.
Bosch GMC 600-15, motor, rezistans ve besleme hatlarında 600 A'ya kadar AC akım ile 600 V AC/DC gerilim ölçer. Pens üzerinden DC veya kalkış akımı ölçmez; bu ihtiyaçlarda EXMC600-17 değerlendirilmelidir.
Dar panolarda Bosch GFM 1000-15 çatal tip ampermetre, açık uçlu yapısıyla iletkene hızlı ulaşır ve 200 A'ya kadar AC akım ölçer. Ayrıca 1000 V AC/DC gerilim, direnç, süreklilik, frekans, LoZ ve NCV sunar; ancak DC akım ölçmez ve 600 A kapalı çeneli pensin yerini tutmaz.
DC akım, kalkış akımı ve daha kapsamlı saha teşhisi gereken uygulamalarda Bosch EXPERT EXMC600-17 daha güçlü bir pakettir. 600 A AC/DC ölçüm, inrush akımı, sıcaklık, frekans, kapasitans, mikroamper, NCV ve dahili aydınlatmayı tek cihazda birleştirir. Motor devreleri, endüstriyel bakım ve HVAC servisinde farklı cihazlar arasında geçişi azaltabilir.
Bu Cihaz Neyi Yapar, Neyi Yapmaz?
| Cihaz Grubu | En Doğru Kullanım | Sağladığı Cevap | Tek Başına Yapmadığı İş |
|---|---|---|---|
| Temassız kontrol kalemi / NCV | Hızlı ön tarama ve hattın yaklaşık yönünü bulma | Yakında gerilim olabileceğini bildirir | Gerilimsizliği kanıtlamaz; kesin voltaj değeri vermez |
| İki kutuplu voltaj test cihazı | İki nokta arasındaki gerilimi doğrulama | Gerilim durumu ve modele göre ek tesisat kontrolleri | Yükün çektiği akımı göstermez; ayrıntılı teşhisin tamamı değildir |
| Dijital multimetre | Gerilim, direnç, süreklilik ve devre teşhisi | Elektriksel değerin ne olduğunu ve sapmanın yerini gösterir | Doğrudan akım ölçümü giriş ve sigorta sınırlarına bağlıdır; yüksek yük akımında pens ampermetrenin yerine geçmez |
| Pens ampermetre | Yük altında akım ölçümü ve karşılaştırma | Devrenin çalışma sırasında ne kadar akım çektiğini gösterir | Ayrıntılı multimetre teşhisinin veya gerilimsizlik doğrulamasının yerine geçmez |
| Çatal tip / açık uçlu ampermetre | Dar pano ve sıkışık iletkenlerde hızlı akım kontrolü | Erişimi zor noktada 200 A'ya kadar AC akım kontrolünü hızlandırır | DC akım ölçmez; 600 A kapasiteli kapalı çeneli pensin yerini tutmaz |
Yalnızca Bir Cihaz Alınacaksa Öncelik Hangisi Olmalı?
Tek cihazlık seçimde ürünün en fazla fonksiyona sahip olması değil, günlük işin ana sorusunu cevaplaması önemlidir. Bina tesisatında gerilim durumunu hızlı ve anlaşılır biçimde kontrol etmek öncelikliyse iki kutuplu GVT 1000-15 daha doğru başlangıçtır. Genel servis ve devre arızalarında gerilim, direnç, süreklilik, frekans ve kapasitans birlikte gerekiyorsa GDM 600-15 daha geniş teşhis alanı açar.
Motor, rezistans ve besleme hattı akımı düzenli izleniyorsa 600 A AC kapasiteli GMC 600-15; dar panolarda 200 A'ya kadar hızlı AC karşılaştırması için GFM 1000-15 daha kullanışlıdır. HVAC servisinde sıcaklık ve mikroamper için EXDM600-17, DC akım ve inrush için EXMC600-17 öne çıkar. Yine de tek cihaz bütün ölçüm zincirini tamamlamaz; temassız ön kontrol, temaslı doğrulama, ayrıntılı teşhis ve yük ölçümü farklı görevlerdir.
Sahadaki İşe Göre Doğru Cihaz Kombinasyonu
Doğru set, günlük işte cevaplanması gereken sorulara göre kurulur:
Konut ve Ticari Tesisat
Hızlı ön kontrol için GVD 1000-17, temaslı doğrulama için GVT 1000-15 ve ayrıntılı arıza tespiti için GDM 600-15 dengeli bir üçlü oluşturur.
Fabrika ve Bakım Ekibi
GVT 1000-15 veya EXVT1000-17 ile gerilim doğrulaması; GMC 600-15 ya da AC/DC ve inrush ihtiyacında EXMC600-17 ile yük kontrolü daha anlamlıdır.
HVAC ve Servis Uygulamaları
Sıcaklık, mikroamper ve True RMS ihtiyacı nedeniyle EXDM600-17; kompresör ve motor akımı için EXMC600-17 güçlü bir servis ikilisi olur.
Dar ve Yoğun Panolar
Gerilim kontrolü için kompakt bir iki kutuplu test cihazı, 200 A'ya kadar AC akımın hızlı karşılaştırılması için GFM 1000-15 açık uçlu model erişim avantajı sağlar. DC veya daha yüksek akım ihtiyacında farklı bir pens seçilmelidir.
Bosch Professional mı, EXPERT mı?
PRO modeller günlük tesisat, bakım ve servis işlerinde görev odaklı çözümler sunar. EXPERT adı ise her modelde daha yüksek IP veya CAT değeri demek değildir; örneğin PRO GVD 1000-17, IP67 ve CAT IV 1000 V değerlerine sahiptir.
EXPERT EXVT, EXDM ve EXMC'nin farkı; modele göre LCD ekran, sıcaklık, mikroamper, LoZ, inrush, AC/DC akım ve gelişmiş bildirimleri daha kapsamlı bir iş akışında birleştirmesidir. Bu işlevleri her gün kullanan teknisyen için EXPERT zaman kazandırır; temel kontrol yapan kullanıcı için doğru PRO model daha yalın ve ekonomik olabilir.
Satın Almadan Önce Beş Soruyu Cevaplayın
- Yalnızca gerilim ihtimalini mi tarayacaksınız, yoksa gerilimi temaslı olarak doğrulayacak mısınız?
- Direnç, süreklilik, diyot, kapasitans, frekans, sıcaklık veya mikroamper ölçümü işinizin parçası mı?
- Akım ölçümü AC ile mi sınırlı, yoksa DC akım ve kalkış akımı da gerekiyor mu?
- Çalışma alanı dar bir pano mu; klasik çene mi, açık uçlu yapı mı daha rahat erişir?
- Ölçüm kategorisi, gerilim sınırı, problar ve ölçüm uçları çalışılan noktaya uygun mu?
Bu cevaplar seçimi modele değil işe göre şekillendirir. Prob, kablo ve gövde durumu da cihaz kadar önemlidir; hasarlı aksesuar veya uygunsuz ölçüm kategorisiyle çalışılmamalıdır.
Sık Sorulan Sorular
Kontrol kalemi ile hattın enerjisiz olduğu anlaşılır mı?
Hayır. Temassız cihaz ön tarama yapar; gerilimsizlik için uygun temaslı doğrulama ve geçerli güvenlik prosedürü gerekir.
Multimetre mi, pens ampermetre mi alınmalı?
Devre teşhisi ağırlıklıysa multimetre, yük akımını devreyi açmadan görmek öncelikliyse pens ampermetre seçilir. Profesyonel bakımda birbirlerini tamamlarlar.
True RMS neden önemlidir?
Sürücü ve elektronik güç kaynağı gibi doğrusal olmayan yüklerde daha güvenilir etkin değer okumaya yardımcı olur.
HVAC servisi için hangi işlevler önemlidir?
Sıcaklık, mikroamper, kapasitans, True RMS ve motor-kompresör akımı önemlidir. EXDM600-17 ile EXMC600-17 bu ihtiyaçları güçlü biçimde tamamlar.
CAT III ve CAT IV tek başına cihaz seçmeye yeter mi?
Hayır. Gerilim seviyesi, akım türü, prob uygunluğu ve çalışma ortamı da birlikte değerlendirilmelidir.
Sonuç: Doğru Ölçüm, Doğru Sırayla Başlar
Profesyonellik en pahalı cihazı taşımak değil, her cihazın görevini ve sınırını bilmektir. Kontrol, doğrulama, teşhis ve yük ölçümünü doğru sıraya koymak arızaya daha düzenli yaklaşılmasını sağlar.
