Yıldız Gaz Armatürleri Nedir? Gaz Kontrolü, Kaynak ve Kesme Sistemleri Rehberi

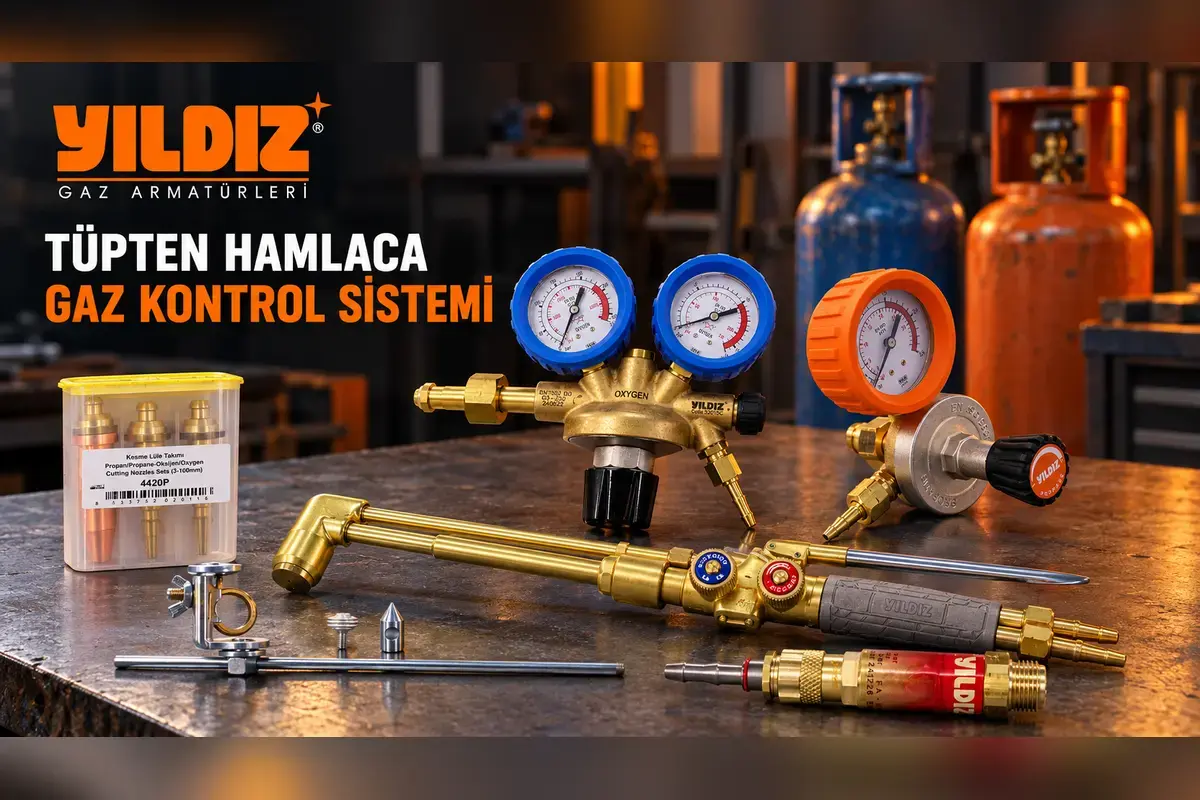

Yıldız Gaz Armatürleri nedir? Basınç düşürücü, hamlaç ve alev emniyet ekipmanlarının gaz sistemindeki görevlerini ve güvenli kullanım mantığını öğrenin. Endüstriyel gaz kullanılan bir sistemde tüp, regülatör, hortum, emniyet ekipmanı, hamlaç ve lüle birbirinden bağımsız parçalar gibi görünse de aslında aynı çalışma düzeninin bileşenleridir.
Kaynak, oksigaz kesme, tavlama, lehimleme veya koruyucu gazlı kaynak uygulamalarında gazın yalnızca ekipmana ulaşması yeterli değildir. Gaz türüne uygun ekipman kullanılmalı, basınç veya debi çalışma koşullarına göre düzenlenmeli ve sistem bileşenlerinin birbirleriyle uyumu sağlanmalıdır.
Gaz armatürlerini anlamanın en doğru yolu bu nedenle ürün isimlerinden önce gazın kaynaktan uygulama noktasına kadar nasıl kontrol edildiğini anlamaktır.
Gaz Armatürü Nedir?
Gaz armatürü; endüstriyel gazın tüp veya merkezi sistemden kullanım noktasına kontrollü biçimde ulaştırılmasında görev alan ekipmanların genel ifadesidir.
Sisteme göre basınç düşürücüler, manometreler, flowmetreler, gaz hortumları, bağlantı parçaları, alev geri tepme emniyet valfleri, kaynak ve kesme hamlaçları, lüleler ile tavlama ekipmanları birlikte kullanılabilir.
Her parçanın görevi farklıdır. Basınç düşürücü gazın çalışma basıncını düzenlerken hamlaç uygulama noktasındaki gaz ve alev kontrolünü sağlar. Lüle ise gazın ve alevin yapılan işe uygun biçimde yönlendirilmesinde görev alır.
Bu nedenle gaz armatürü çoğu uygulamada tek bir ürünü değil, birlikte çalışan gaz sistemini ifade eder.
Basınç Düşürücü Ne İşe Yarar?
Gaz tüpündeki veya merkezi gaz hattındaki basınç ile kaynak, kesme ya da tavlama uygulamasında ihtiyaç duyulan çalışma basıncı aynı değildir.
Yıldız basınç düşürücüler, yüksek giriş basıncının uygulamanın ihtiyaç duyduğu kontrollü çalışma seviyesine düzenlenmesinde görev alır.
Ancak oksijen, asetilen, propan, argon, CO₂ veya azot için kullanılan regülatörlerin teknik özellikleri aynı değildir. Gaz türüne göre bağlantı yapısı, basınç aralığı ve çalışma özellikleri değişebilir.
Basınç düşürücüler yalnızca tüp üzerinde de kullanılmaz. Merkezi gaz sistemlerinde kullanım noktasındaki basıncı düzenlemek amacıyla kullanım yeri regülatörleri kullanılabilir. Bu yapı özellikle aynı gazın birden fazla çalışma noktasına dağıtıldığı üretim tesislerinde önem kazanır.

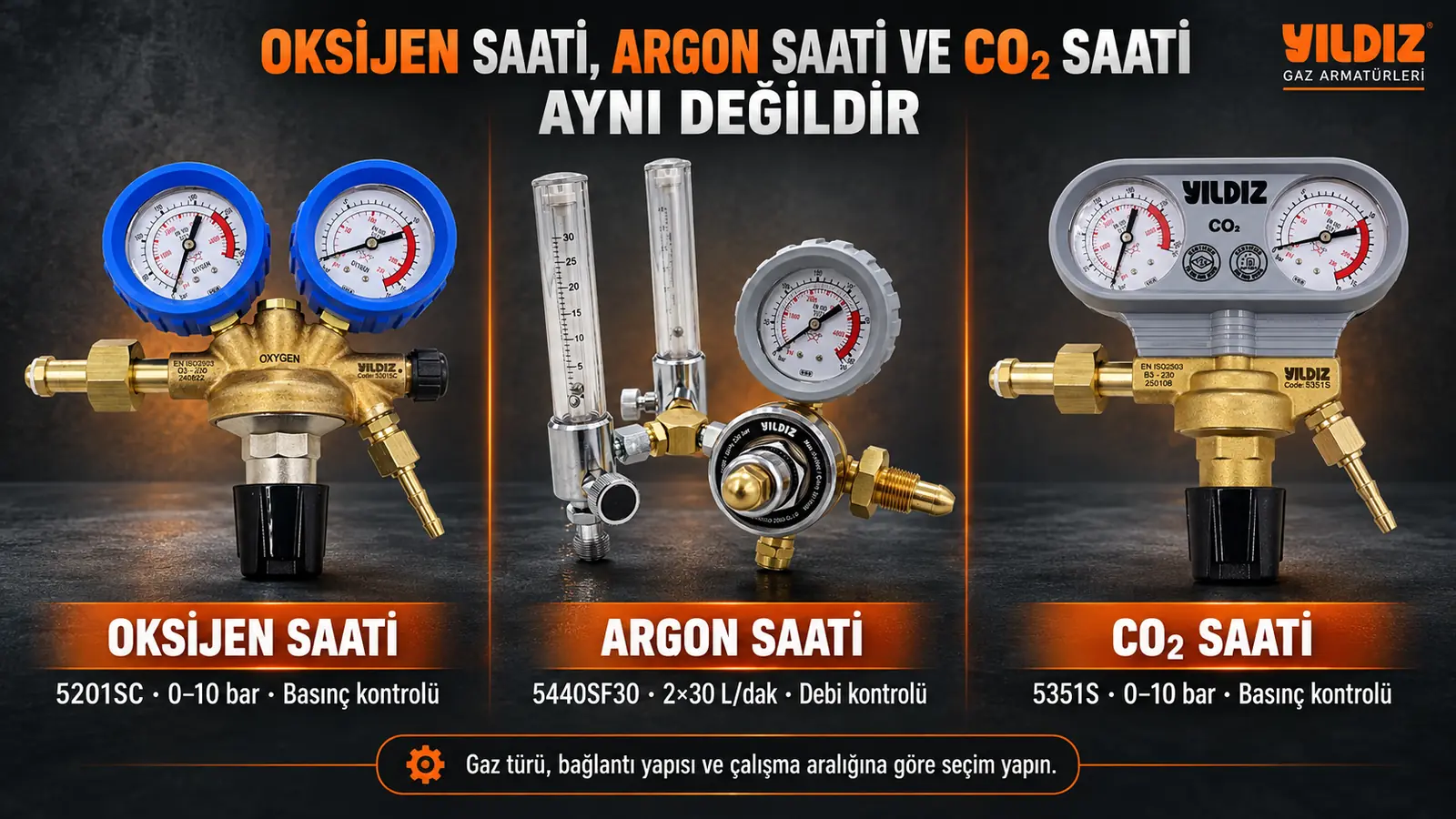

Manometre, Flow Manometresi ve Flowmetre Aynı Şey midir?
Sahada basınç düşürücüler sıklıkla “oksijen saati”, “argon saati” veya “CO₂ saati” olarak adlandırılır. Ancak göstergelerin tamamı aynı değeri ifade etmez.
Manometre basıncı gösterir.
Koruyucu gaz uygulamalarında ise gaz akışının litre/dakika gibi bir debi değeri üzerinden takip edilmesi gerekebilir. Bu amaçla bazı sistemlerde flowmetre, bazı modellerde ise akış değerine göre ölçeklendirilmiş flow manometresi kullanılabilir.
Bu fark özellikle TIG ve MIG/MAG kaynak yöntemlerinde önemlidir. Burada gazın yalnızca hatta bulunması değil, kaynak bölgesine uygun debide ulaşması gerekir.
CO₂ Regülatöründe Isıtıcı Neden Kullanılabilir?
CO₂'nin basıncı düşürüldüğünde ve gaz genleştiğinde sıcaklık önemli ölçüde azalabilir. Özellikle sürekli veya yüksek debili kullanımda bu durum regülatör çevresinde aşırı soğuma ve buzlanmaya yol açabilir.
Bu nedenle Yıldız Gaz, uygun CO₂ basınç düşürücü modellerinde CO₂ ısıtıcısı kullanımını tavsiye edebilmektedir.
Isıtıcının amacı yoğun kullanımda regülatör tarafındaki aşırı soğumanın kontrolüne yardımcı olmaktır. Gereksinim kullanılan regülatörün, gaz debisinin ve çalışma koşullarının teknik özelliklerine göre değerlendirilmelidir.
Farklı Gazlar Neden Farklı Armatürler Gerektirir?
Yıldız gaz ekipmanlarında oksijen, asetilen, propan, argon ve CO₂ neden farklı armatürler gerektirir? Gaz kontrol sistemlerinin çalışma mantığını keşfedin.
Bu gazların fiziksel özellikleri, kullanım amaçları, çalışma basınçları ve debi ihtiyaçları birbirinden farklıdır.
Oksijen, oksigaz kesme sisteminde yanmayı destekler ve kesme işleminde doğrudan görev alır. Asetilen veya propan ise ön ısıtma alevinin yanıcı gaz tarafında kullanılabilir.
Argon ve CO₂ ise TIG veya MIG/MAG gibi kaynak yöntemlerinde kaynak bölgesini çevre atmosferinden korumaya yardımcı olan koruyucu gazlar olarak kullanılır.
Dolayısıyla tümünün “gaz” olması, aynı regülatör veya uygulama ekipmanıyla kullanılabilecekleri anlamına gelmez.
Oksigaz Kesme Gerçekte Nasıl Çalışır?
Oksigaz kesmenin metali yalnızca yüksek sıcaklıktaki alevle eriterek yaptığı düşünülür. Gerçekte sistem farklı çalışır.
Ön ısıtma alevi çeliği kesmenin başlayabileceği uygun sıcaklığa getirir. Ardından hamlacın merkezinden verilen kesme oksijeni, sıcak metal üzerinde hızlı bir oksidasyon reaksiyonu oluşturur.
Oluşan oksit ve cüruf, yüksek hızlı oksijen jeti tarafından kesme kanalından uzaklaştırılır.
Yani yanıcı gaz ağırlıklı olarak gerekli ön ısıtmayı sağlarken, merkezi kesme oksijeni esas kesme reaksiyonunu sürdürür.
Bu nedenle kesme performansı yalnızca alev sıcaklığıyla değerlendirilmez. Kesme oksijeni basıncı, lüle yapısı, kullanılan gaz, malzeme kalınlığı ve çalışma ayarları birlikte sonucu etkiler.
Oksigaz Kesme Her Metalde Kullanılır mı?
Klasik oksigaz kesme özellikle karbon çelikleri ve düşük alaşımlı çeliklerde etkili bir yöntemdir.
Paslanmaz çelik ve alüminyum klasik oksigaz kesmenin doğal uygulama alanları değildir. Çünkü işlem yalnızca metali eritmeye değil, metalin oksijenle gerçekleştirdiği kontrollü oksidasyon reaksiyonuna dayanır.
Dolayısıyla bir hamlacın yüksek sıcaklık üretmesi bütün metalleri aynı yöntemle kesebileceği anlamına gelmez. Malzeme türüne göre plazma veya farklı kesim yöntemleri daha uygun olabilir.

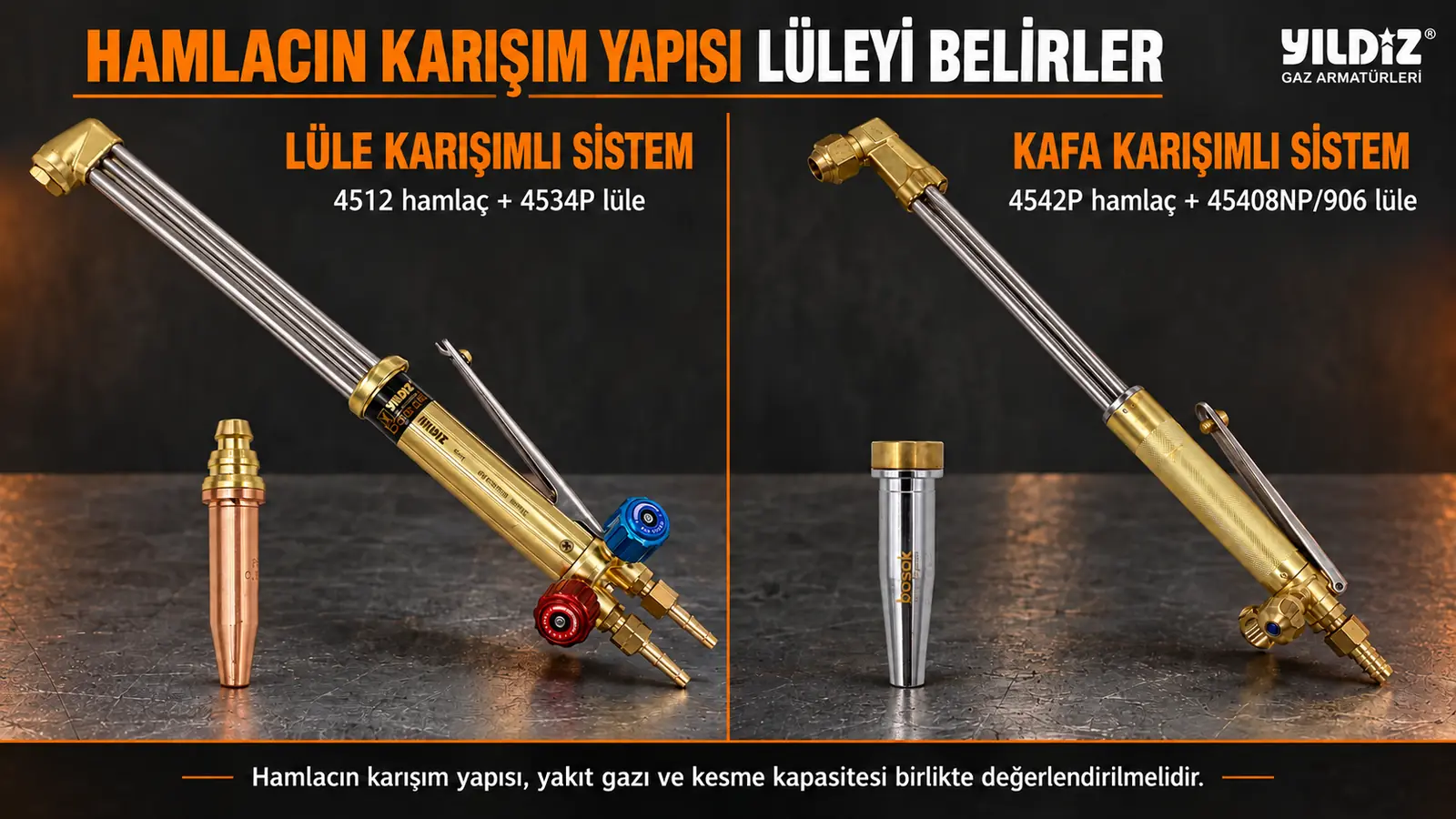

Kesme Hamlacı ve Lüle Neden Birlikte Değerlendirilir?
Yıldız kesme hamlaçları sistemin önemli parçasıdır; ancak kesme kapasitesini tek başına hamlaç belirlemez.
Lüle tipi, yanıcı gaz, kesilecek çelik kalınlığı ve çalışma basınçları birbiriyle ilişkilidir.
Farklı lüle numaralarında yalnızca kesme kapasitesi değil, ihtiyaç duyulan oksijen ve yanıcı gaz basınçları da değişebilir. Bu nedenle daha büyük lüle kullanıldığında üreticinin belirttiği çalışma değerlerinin yeniden kontrol edilmesi gerekir.
Doğru ayar, kullanılan lüle ve hamlacın teknik verilerine göre yapılmalıdır.
Asetilen ve Propan Kesme Sistemleri Aynı mıdır?
Asetilen ve propan oksigaz sistemlerinde yanıcı gaz olarak kullanılabilir; ancak yanma ve ön ısıtma karakterleri aynı değildir.
Bu nedenle gaz cinsine uygun hamlaç ve lüle kullanılması gerekir. Oksijen-asetilen için geliştirilmiş bir lüle ile propan için tasarlanmış bir lülenin aynı çalışma koşullarına sahip olduğu varsayılmamalıdır.
Gaz türü değiştiğinde lüle tipi ve üreticinin belirttiği çalışma değerleri de kontrol edilmelidir.
Kaynak, Kesme ve Tavlama Neden Farklı Sistemlerdir?
Alev kullanmaları bu üç işlemi aynı hale getirmez.
Alevli Kaynak
Alevli kaynakta kontrollü ve belirli bir çalışma noktasına yönlendirilmiş ısı gerekir. Kaynak hamlacı ve lüle kapasitesi yapılacak işleme göre belirlenir.
Oksigaz Kesme
Kesmede ön ısıtmanın yanında ayrı bir kesme oksijeni akışı vardır. Hamlaç ve lüle bu çalışma prensibine uygun tasarlanır.
Tavlama ve Isıtma
Tavlama işlemlerinde çoğunlukla daha geniş bir yüzeye kontrollü biçimde yüksek miktarda ısı aktarılması amaçlanır.
Yıldız propan tav ve kaynak takımları; ön ısıtma, tavlama, çeşitli lehimleme uygulamaları ve geniş yüzeylerin ısıtılması için farklı kapasitedeki ekipmanları içerir.
Bu nedenle tavlama ekipmanını yalnızca büyük bir kaynak hamlacı olarak değerlendirmek doğru değildir.

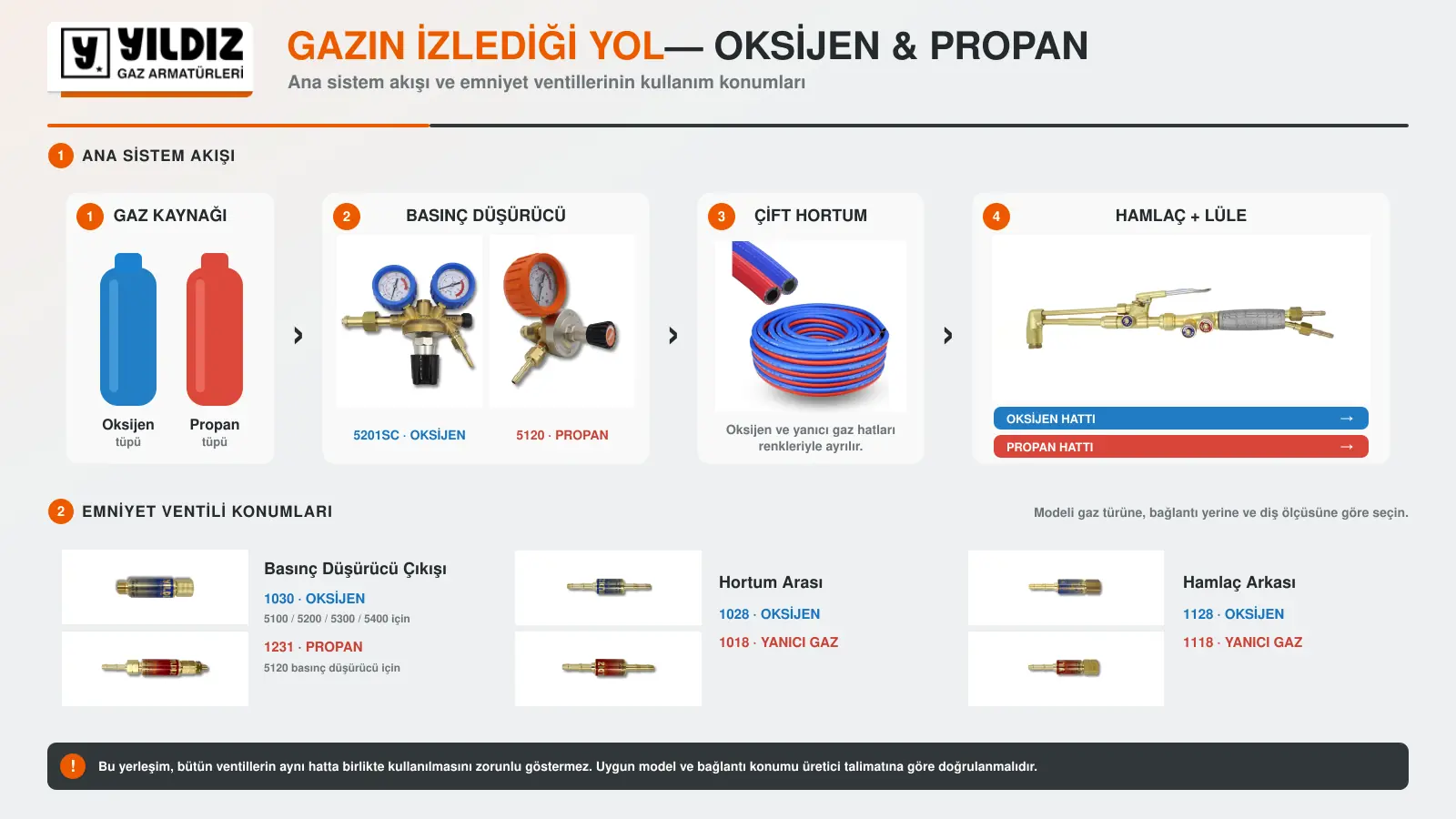

Alev Geri Tepme Emniyet Valfi Neden Önemlidir?
Oksijen ve yanıcı gazların birlikte kullanıldığı sistemlerde güvenlik, yalnızca hortum ve regülatörün sağlam olmasıyla sınırlı değildir.
Yıldız alev geri tepme emniyet valfleri, uygun sistemlerde ters gaz akışı ve alev geri tepmesi gibi risklere karşı kullanılan güvenlik bileşenleridir.
Yıldız Gaz da kesme ekipmanlarında uygun alev geri tepme emniyet valflerinin kullanılmasını tavsiye eder.
Valfin koruma fonksiyonları modele göre değişebilir. Bazı ürünlerde çek valf, alev tutucu veya termik koruma gibi özellikler bulunabilir.
Bu nedenle valf seçiminde gaz türü, montaj noktası, akış yönü ve ürünün teknik özellikleri dikkate alınmalıdır.
Tüp Sistemi ile Merkezi Gaz Sistemi Arasındaki Fark Nedir?
Atölyelerde gaz doğrudan tüpten alınabilir. Büyük üretim tesislerinde ise aynı gazın birden fazla çalışma noktasına ulaştırılması için merkezi gaz sistemleri kullanılabilir.
Merkezi sistemlerde gazın dağıtımı sırasında basıncın farklı aşamalarda kontrol edilmesi ve kullanım noktasında yeniden regüle edilmesi gerekebilir. Bu nedenle posta başı veya kullanım yeri regülatörleri gibi farklı ekipmanlar devreye girer.
Gaz Armatürlerinde Teknik Standartlar Neden Önemlidir?
Teknik standartlar, gaz ekipmanlarının hangi tasarım ve güvenlik gerekliliklerine göre değerlendirildiğini anlamaya yardımcı olur.
Yıldız'ın yayımladığı teknik bilgilerde farklı ürün grupları için TS EN ISO 2503, TS EN ISO 5172 ve TSE EN ISO 9012/2023 gibi standartlara ilişkin bilgiler bulunur.
Ancak kullanılacak modelin teknik özellikleri ve uygunluk bilgileri kendi ürün dokümanı üzerinden ayrıca kontrol edilmelidir.
Gaz Ekipmanlarında Sahada Sık Yapılan Hatalar
Gaz sistemlerinde yaşanan problemlerin önemli bir kısmı yanlış ürün eşleştirmesi veya çalışma ayarından kaynaklanabilir.
Gaz cinsine uygun olmayan regülatör kullanmak:
Her gazın ekipman gereksinimi aynı değildir.
Yalnızca bağlantının fiziksel olarak uyduğunu kontrol etmek:
Bağlantının yapılabilmesi teknik uyumluluğun tek göstergesi değildir.
Hamlaç ve lüleyi ayrı değerlendirmek:
Gaz türü, hamlaç, lüle ve kesme kapasitesi birlikte çalışır.
Lüle değiştirirken çalışma basıncını kontrol etmemek:
Farklı kapasitelerdeki lüleler farklı çalışma değerleri gerektirebilir.
CO₂ sistemindeki aşırı soğumayı göz ardı etmek:
Yoğun kullanımda uygun regülatör ve gerekiyorsa üreticinin önerdiği ısıtıcı değerlendirilmelidir.
Alev emniyet ekipmanını ikincil görmek:
Uygun güvenlik ekipmanları sistemin bir parçasıdır.
Yıldız Gaz Armatürleri Markasının Geçmişi
Yıldız Gaz Armatürleri'nin geçmişi 1979 yılına uzanır. Firma günümüzde İstanbul Esenyurt'taki 18.000 m² kapalı üretim alanında gaz kontrol, kaynak ve kesme ekipmanları alanında faaliyet göstermektedir.
Ürün gamı basınç düşürücülerden merkezi sistem regülatörlerine, kaynak ve kesme hamlaçlarından tavlama ekipmanları ile alev emniyet çözümlerine kadar uzanır.
Yıldız Gaz Ekipmanları Hakkında Daha Fazla Bilgi
Gaz sisteminin çalışma mantığını bilmek, kullanılacak ekipmanı değerlendirmeyi kolaylaştırır. Gaz türü, uygulama biçimi, tüp veya merkezi hat yapısı ile ihtiyaç duyulan çalışma koşulları birlikte ele alınmalıdır.
Başak Hırdavat'taki Yıldız Gaz Armatürleri kategorisinde basınç düşürücü, kesme hamlacı, kaynak ve tavlama ekipmanları ile alev emniyet çözümlerini inceleyebilirsiniz.
Gaz sistemlerinde temel prensip; kullanılacak gazı, yapılacak uygulamayı ve çalışma koşullarını doğru tanımlamak, ardından sistem bileşenlerini buna uygun şekilde kullanmaktır.
