Elektrik panosunda doğru el aletini seçmek yalnızca “1000 V izoleli” ibaresine bakmakla tamamlanmaz. Vida profili, terminalin gömülü yapısı, iletken türü, kesme kapasitesi, bağlantı geometrisi ve üreticinin belirlediği sıkma torku birlikte değerlendirilmelidir. Yanlış seçim işi yavaşlatabileceği gibi vida başında, terminalde, iletkende veya ekipmanda kalıcı hasara da yol açabilir.
Bu rehber, Ceta Form 1000 V VDE el aletlerini ürün listesi şeklinde sıralamak yerine sahadaki iş adımlarına göre ele alır. Amaç; pano montajı, bakım ve servis sırasında tornavidadan penseye, izoleli lokmadan tork anahtarına kadar doğru alet grubuna daha hızlı karar vermektir. İlgili ürün gruplarını birlikte incelemek için Ceta Form 1000V izoleli el aletleri kategorisini kullanabilirsiniz.
Aleti Seçmeden Önce Bağlantıyı Okuyun
Pano kapağını açtıktan sonra doğrudan takım çantasına uzanmak yerine bağlantıyı birkaç saniye incelemek, hatalı alet seçimini büyük ölçüde önler. Dört temel kontrol noktası vardır:
- Uç profili: Düz, PH, PZ, PZ-SL, Torx veya altıgen profil doğru tanımlanmalıdır.
- Erişim: Vida açıkta mı, yoksa dar ve gömülü bir terminalin içinde mi bulunuyor?
- İletken ve işlem: Kablo tutulacak, bükülecek, sıyrılacak ya da kesilecek mi?
- Bağlantı yöntemi: Tornavida, açık ağız anahtar, izoleli lokma veya kontrollü tork uygulaması mı gerekiyor?
Doğru profil, doğru erişim ve uygun kapasite aynı anda sağlandığında alet bağlantıya düzgün oturur; kayma, yüzey bozma ve gereksiz kuvvet uygulama ihtiyacı azalır.
Vida Profiline Göre VDE Tornavida Seçimi
PH, PZ ve PZ-SL Arasındaki Fark Neden Önemlidir?
PH ve PZ başları uzaktan benzer görünse de kanat geometrileri aynı değildir. PH uçlu bir tornavidayı PZ başta veya PZ ucu PH başta kullanmak, tam yüzey teması kurulmasını engeller. Bunun sonucu uçta sıyrılma, vida başında deformasyon ve sıkma kuvvetinin kontrolsüz aktarılması olabilir.
PZ-SL profili ise bazı elektrik bağlantılarında görülen kombine vida başları için geliştirilmiştir. Standart bir yıldız uç bağlantıyı çevirebilse bile yuvaya tam oturmayabilir. Özellikle klemens, sigorta ve şalt bağlantılarında vida başındaki yardımcı kanallar görülüyorsa, profil kontrol edilmeden kuvvet uygulanmamalıdır.
Torx ve Altıgen Bağlantılarda Ölçü Eşleşmesi
Torx ve altıgen bağlantılarda doğru profil kadar doğru ölçü de kritiktir. Bir küçük uç boşluk yapar; bir büyük uç ise yuvaya zorlanır. Her iki durumda da bağlantı yüzeyindeki yük eşit dağılmaz. Ucun yuvaya tam oturması ve boşluksuz kavrama sağlaması, kontrollü sıkma ve sökme için temel şarttır.

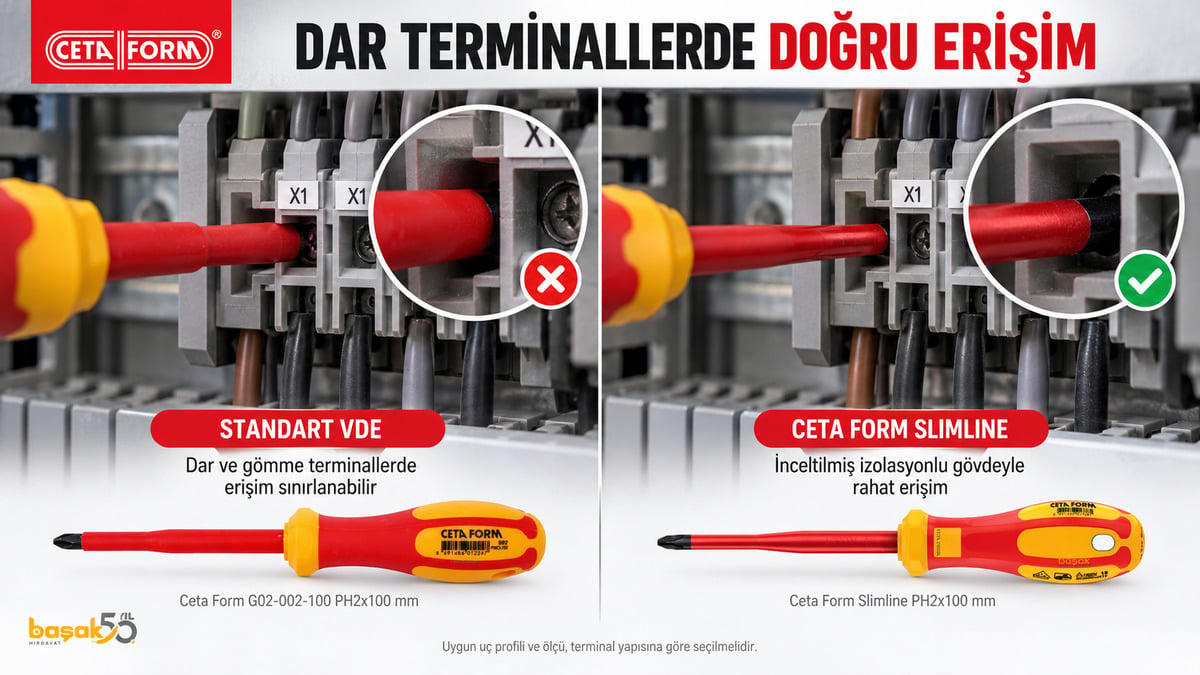

Standart VDE ve Slimline Tornavida Arasındaki Seçim
Standart VDE tornavidalarda şaftı çevreleyen izolasyon, açık ve erişilebilir bağlantılarda sorun oluşturmaz. Gömülü terminallerde veya dar kanal içinde ise izolasyon çapı terminal ağzına temas ederek ucun vida başına tam ulaşmasını engelleyebilir.
Slimline modellerde uç çevresindeki yalıtımlı yapı daha ince tasarlanır. Bu sayede derin ve erişimi sınırlı bağlantılara ulaşmak kolaylaşır. Slimline seçiminin temel amacı daha yüksek tork üretmek değil, doğru profilin vida başına eksiksiz oturmasını sağlayacak erişimi kazanmaktır.

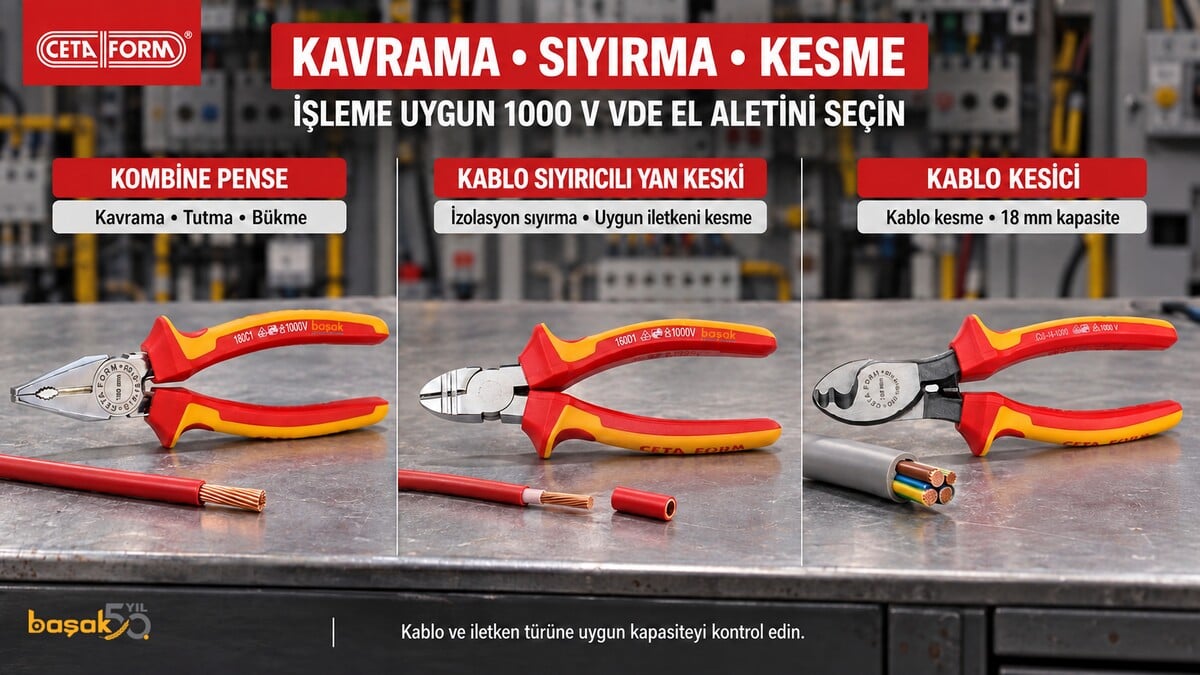

Kavrama, Sıyırma ve Kesme İşlerinde Doğru Pense
Kombine Pense Her İşin Tek Cevabı Değildir
Kombine pense; kavrama, tutma ve sınırlı bükme işlemlerinde çok yönlüdür. Ancak izolasyon sıyırma veya belirli çapta kablo kesme işi için görev odaklı aletler daha kontrollü sonuç verir. Penseyi seçerken yalnızca toplam uzunluğa değil, çene yapısına, kesici bölgeye ve ürünün belirtilen kapasitesine bakılmalıdır.
Kablo Sıyırmalı Yan Keski Ne Zaman Kullanılır?
Kablo sıyırmalı yan keski, uygun iletken ve kesit aralığında izolasyonu ayırma ile kesme işlemlerini tek gövdede birleştirir. Sıyırma noktası iletken ölçüsüne uygun değilse bakır teller zedelenebilir veya izolasyon düzensiz kopabilir. İşlem öncesinde ürün kapasitesiyle iletkenin yapısı karşılaştırılmalıdır.
Kablo Kesici Seçiminde Kapasite ve İletken Türü
Kablo kesicinin kapasitesi yalnızca dış çap bilgisi değildir; iletkenin malzemesi ve yapısı da önemlidir. Çok telli bakır veya alüminyum kablo için tasarlanan bir kesici, sert tel ya da çelik içerikli malzemelerde kullanılmamalıdır. Aksi kullanım kesici ağızda kalıcı hasar oluşturabilir.
Somun ve Altıgen Bağlantılarda İzoleli Lokma Seçimi
Pano baraları, bağlantı elemanları ve bazı ekipman terminalleri tornavida yerine anahtar veya lokma gerektirir. Bu noktalarda lokmanın somun ölçüsüne tam oturması, sürücü ölçüsünün yapılan işe uygun olması ve izolasyon yüzeyinin hasarsız bulunması gerekir.
Derin konumdaki somunlarda uzatma kolu gerekebilir; ancak her ek parça çalışma düzenini ve erişim açısını değiştirir. İzoleli sistem, birbirinden bağımsız parçaların rastgele bir araya getirilmesiyle değil, uyumlu bileşenlerle kurulmalıdır. Lokma, uzatma ve kolun ürün özellikleri iş öncesinde birlikte kontrol edilmelidir.
Kontrollü Sıkma İçin Tork Anahtarı Ne Zaman Gerekir?
Üreticinin bağlantı için belirlediği tork değeri varsa “el sıkılığı yeterli” yaklaşımı güvenilir değildir. Düşük tork gevşek bağlantı, yüksek temas direnci ve ısınma riskini artırabilir. Gereğinden yüksek tork ise vida, somun, terminal gövdesi veya ekipmanda hasara yol açabilir.
Doğru yöntem; bağlantı elemanına uygun lokmayı, hedef değeri kapsayan tork aralığını ve çalışma alanına uygun sürücü ölçüsünü birlikte seçmektir. Kontrollü sıkma gerektiren uygulamalar için 1000V izoleli tork anahtarı seçenekleri, ürünün teknik aralığı ve bağlantı üreticisinin değeri esas alınarak değerlendirilmelidir.
VDE El Aleti Seçim Tablosu
| İş / Bağlantı | Kontrol Edilecek Nokta | Önerilen Alet Grubu | Yaygın Hata |
|---|---|---|---|
| Açık terminal vidası | PH, PZ, PZ-SL veya düz profil ve ölçü | Standart 1000 V VDE tornavida | Benzer görünen profili zorlamak |
| Derin / gömülü terminal | Şaft erişimi ve uç profili | Slimline 1000 V VDE tornavida | Kalın izolasyonla terminale girmeye çalışmak |
| Kavrama ve bükme | Çene yapısı ve parça geometrisi | VDE kombine pense veya kargaburun | Kesici bölgeyi kavrama yüzeyi gibi kullanmak |
| İzolasyon sıyırma | İletken kesiti ve sıyırma geometrisi | Kablo sıyırıcı veya sıyırmalı yan keski | Bakır telleri çentiklemek |
| Kablo kesme | Kablo çapı, iletken türü ve kapasite | Uygun kapasiteli VDE kablo kesici | Aleti sert tel veya çelikte kullanmak |
| Somun / altıgen bağlantı | Lokma ölçüsü, sürücü ölçüsü ve erişim | İzoleli lokma ve uyumlu kol | Boşluk yapan lokmayla kuvvet uygulamak |
| Belirlenmiş sıkma torku | Hedef Nm, çalışma aralığı ve lokma ölçüsü | İzoleli tork anahtarı | Bağlantıyı tahmini kuvvetle sıkmak |

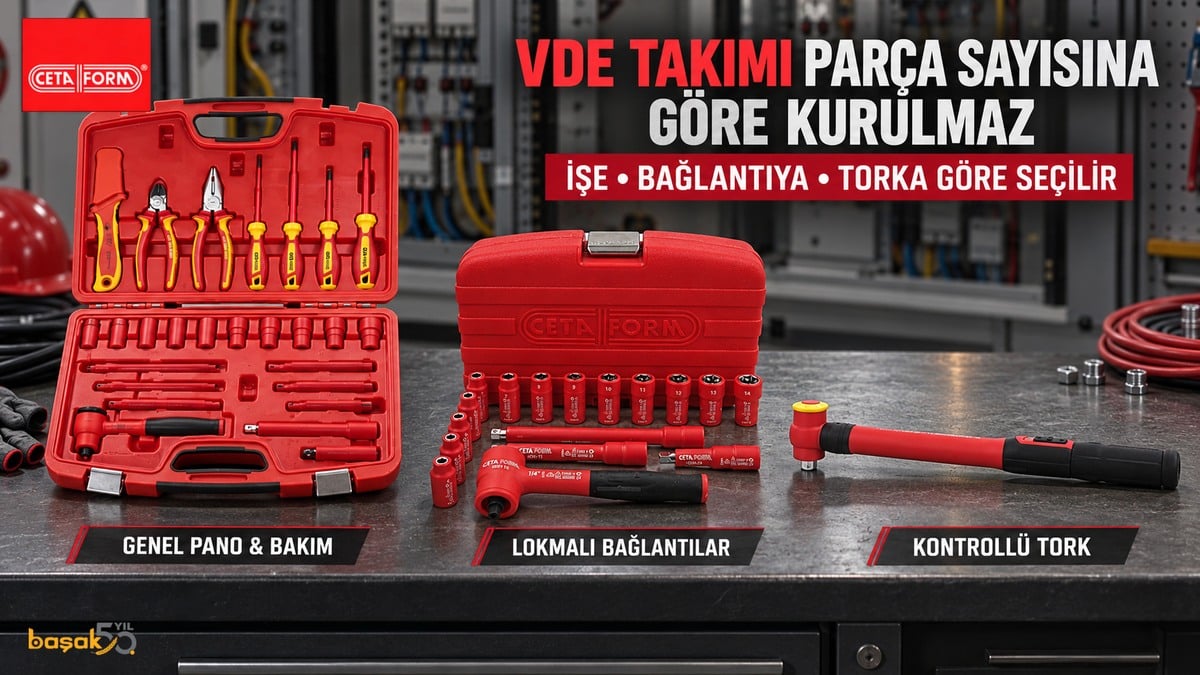

Tekli Alet mi, VDE Takımı mı?
Aynı tip bağlantının tekrarlandığı sabit bir montaj işinde, gerekli profil ve ölçüler biliniyorsa tekli aletlerle yalın bir takım kurulabilir. Servis ve bakım çalışmalarında ise farklı vida profilleri, pense işlemleri, lokmalı bağlantılar ve erişim koşullarıyla karşılaşıldığı için set çözümü daha düzenli olabilir.
Yine de bir set yalnızca parça sayısına göre değerlendirilmemelidir. Takımdaki profillerin, ölçülerin ve alet türlerinin günlük işlerle örtüşmesi gerekir. Çok parçalı fakat sahadaki bağlantı tiplerini karşılamayan bir set, daha az parçalı ve doğru seçilmiş bir takımdan daha işlevsel değildir.
Yanlış Alet Seçimi Hangi Hasarlara Yol Açar?
PH–PZ karışıklığı, yanlış Torx veya altıgen ölçüsü, kalın şaftı gömülü terminale zorlamak, kesme kapasitesini aşmak ya da uygun olmayan kablo kesiciyi kullanmak ilk anda yalnızca iş kaybı gibi görülebilir. Gerçekte bu hatalar vida başını bozabilir, terminal yüzeyini zedeleyebilir, iletken tellerini kesebilir ve aletin çalışma yüzeyinde kalıcı hasar oluşturabilir.
Yalıtım yüzeyinde kesik, çatlak, ezilme veya yoğun aşınma görülen alet kullanım dışı bırakılmalıdır. Aletler temiz ve kuru tutulmalı; taşıma sırasında kesici ağızların, uçların ve izolasyon yüzeylerinin birbirine zarar vermeyeceği şekilde yerleştirilmelidir.
Sonuç: VDE Takımı Parça Sayısına Göre Kurulmaz
Elektrik panosunda verimli ve kontrollü çalışmanın yolu en kalabalık çantadan değil, bağlantıyı doğru okuyup doğru aleti seçmekten geçer. Önce vida veya somun profilini belirleyin; ardından erişim şartını, iletken türünü, kesme kapasitesini ve gerekiyorsa hedef torku doğrulayın.
Doğru seçilmiş bir VDE tornavida, pense, kablo kesici, izoleli lokma veya tork anahtarı; işin daha hızlı ilerlemesine, bağlantı yüzeylerinin korunmasına ve çalışma düzeninin standartlaşmasına yardımcı olur. Sahada değer oluşturan takım, her parçanın belirli bir görevi doğru biçimde karşıladığı takımdır.
